Monitoring FVE: Solar-Log 1000

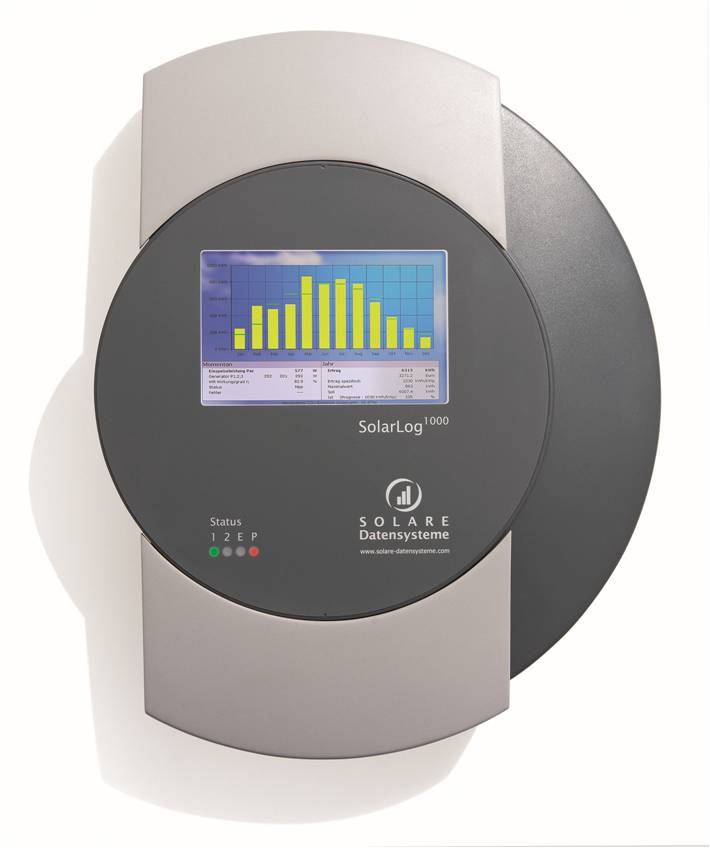

 Solar-Log 1000

Solar-Log ™ 1000 - model pre monitoring stredne veľké a veľké inštalácie FV, pre až 100 meničov do kapacity 1MW.

SolarLog ™ 1000 je najvyšší model radu prístrojov k monitoringu fotovoltaických elektrární s najširším využitím. Kompatibilné až sa 100 meničmi rôznych značiek až do kapacity 1MW. Má plne grafický displej a dá sa kompletne nastaviť aj bez počítača. Možnosť výberu ovládania buď priamo cez dotykový displej alebo po sieti webovým prehliadačom. Inštalácia softvéru nie je nutná. Solar-Log 1000 spolupracuje so všetkými bežnými meničmi. Údaje každého meniče/ stringu sú snímané, ukladajú sa, Solar-Log 1000 je spracuje, vyhodnotí a odošle cez internet.

V súčasnosti sú podporované značky meničov:
Power One, SMA, Mitsubishi, Sunways, Solutronic, Diehl AKO, KACO, Refu, Fronius, Sunville/Phoenixtec, Danfoss, Sputnik/SolarMax, Mastervolt, Kostal, Schuco, Ingeteam a ostatné bežně dostupné značky.

Špičkové vlastnosti systému Solar-Log 1000

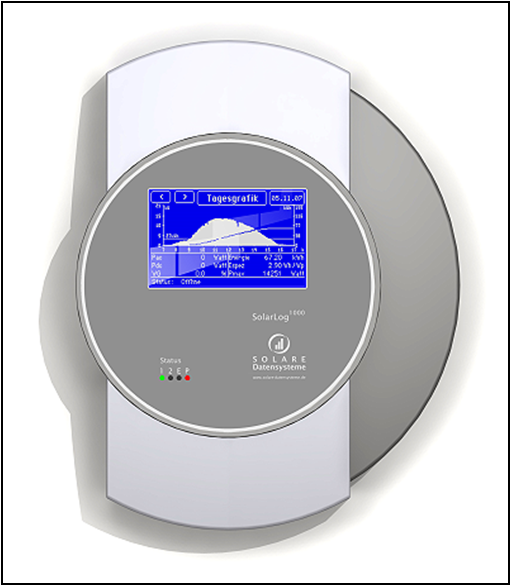

  • Displej: graf. zobrazenia s dotykovým displejom, 4 stavové LED diody, SD výstup pre veľké displeje.
  • Obsluha a nastavenie (konfigurácia): možno voliteľne cez dotykový displej alebo cez PC.
  • Softvér: vzhľadom k využívaniu webového rozhrania nie je potrebné inštalovať žiadny softvér.
  • Kompatibilita: v závislosť na výrobcovi - vhodný pre všetky bežné meniče.
  • Kapacita: možno pripojiť až 100 meničov.
  • Pripojenie 2 rozhranie RS485 pre zmiešanú prevádzku meniče a ľubovoľnej kombinácie, kombinované rozhranie RS485 / RS422 pre pripojenie meniča, menič typu Fronius alebo Sunville pripojiteľný bez prídavného konvertora rozhrania.
  • Automatické rozpoznávanie siete cez DHCP
  • Prevádzka off-line: pripojenie cez USB flash disk k ľahkému prenosu dát a off-line zobrazenie.
  • Modul čidiel: možné pripojiť modul s čidlami pre zber dát o okolitom prostredí (osvit, teplota vzduchu / vonkajšie čidlo vetra).
  • Funkcia poplachu: ochrana proti krádeži cez kontaktnú slučku, externý poplach možný
  • Evidencia spotreby: na vstupe S0 k optimálnej evidencii a výpočtu  vlastné spotreby prúdu
  • Bluetooth: voliteľný modul bluetooth na bezdrôtové pripojenie meničov SMA novej generácie.
  • Voliteľné riadenie spotreby: spĺňuje požiadavky bezpečnosi siete

Rozsáhlý monitoring fotovoltaickej elektrárne



  • Monitoring výpadkov: monitoring každého jednotlivého meniča
  • Stav meniča: zhodnotenie stavu / chybového hlásenia meniča
  • Hodnotenie: denné hlásenia o objeme vyrobenej energie
  • Spôsob odosielania: podľa priania: e-mail alebo SMS
  • Parametre meniča: prúd, napätie, výkon, DC a AC
  • Ladenie výkonu: vyladenie jednotlivých stringov meniča.

 Podrobné grafické znázornenie:

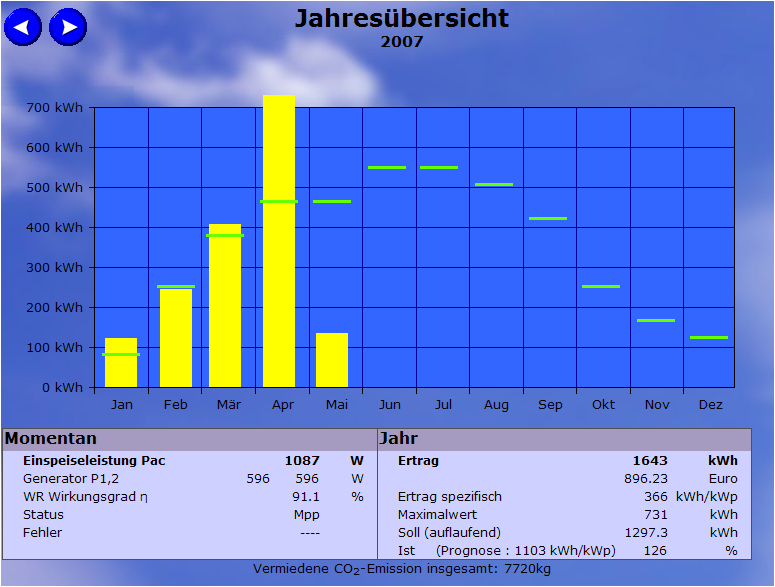

  • Správy: možno zobraziť vyhodnotenie v podobe grafu alebo tabuľky, denné,mesačné, ročné hlasenie
  • Celkový prehľad (za všetky roky), plánované hodnoty pre ročný objem vyrobenej energie, výkonovú krivku a vstupné napätie v dennom prehľade.
  • Výstupy: integrovaný 4,5'' displej, PC, PDA cez WLAN, internet
  • Vlastná spotreba podľa nariadenia EHS: grafické znázornenie spotreby aj výroby prúdu a vlastnej spotreby s energetickou bilanciou.
  • Znázornenie na internetu / PC:

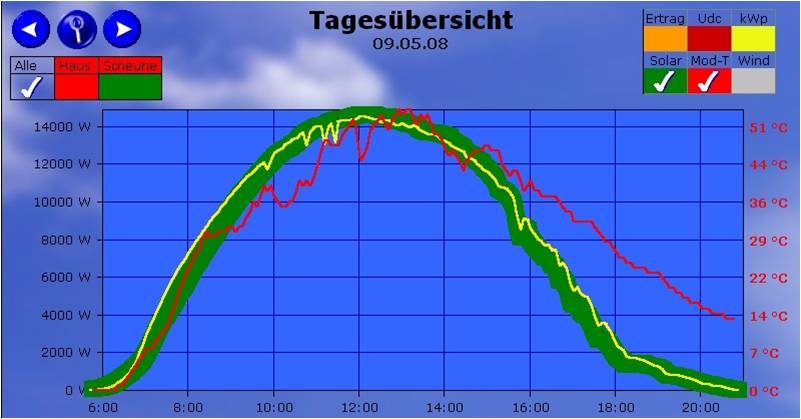

Denný prehľad: referenčné hodnoty osvitového snímača (zelená) a výkonovou krivkou (žltá) a teplotou modulu (červená).

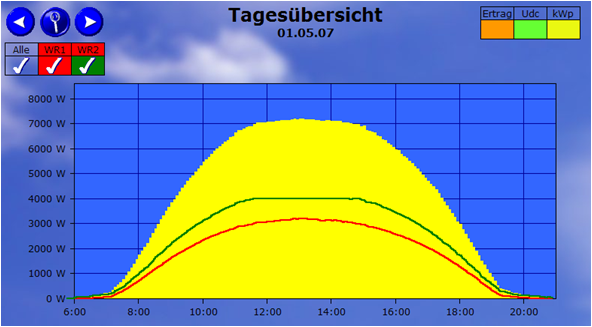

Denný prehľad všetkých meničov vrátane výkonovej krivky menič 1 + menič 2.



 Diagnostika a zobrazenie na displeji

  • Protokolovanie: stav meniča a prípadné poruchy
  • Objem dát: 200 udalostí na menič
  • Frekvencia: 15 sekúnd
  • Analýza porúch: rozpoznenie zníženie výkonu alebo sieťové poruchy prevádzkovateľa elektrickej siete
  • Degradácia panelov: automatický výpočet pre jednotlivé roky
  • Druh: volitelne nastaviteľné varovanie porúch
  • Vnútorný indikátor: stavovou diódou LED
  • Zasielanie informácií e-mailom či SMS


Riadenie spotreby pre zariadenia od 100 kWp

  • Solar-Log 1000 je vybavený funkciou "Power Management"
  • Umožňuje zníženie výkonu všetkých pripojených meničov
  • Presné protokolovanie zníženie
  • Prenos protokolu na internetový server
  • Teraz pre meniče SMA a Danfoss. Ďalšie sa pripravujú.
  • Priame pripojenie k príjmač diaľkového hromadného ovládania energetického podniku

Poplach

  • Možno nastaviť poruchu a ochranu pred krádežou
  • Zasielanie varovaní a informácií SMS či e-mailom
  • Externý signál: spínateľný cez relé
  • Vnútorný indikátor

USB rozhranie

  • Pripojenie USB flash disk
  • Snímanie všetkých dostupných dát pre off line hodnotenie
  • Načítanie: update firmwaru u zariadení bez internetu a bez PC
