Monitoring Solar-Log 500

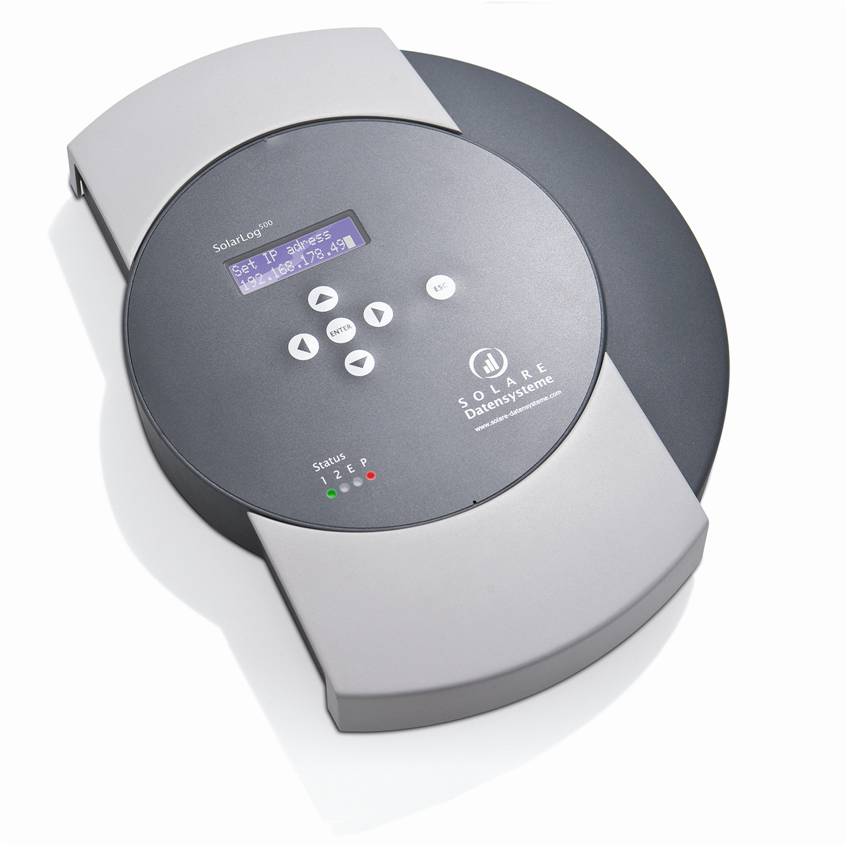

SolarLog 500

Solar-Log 500 je prístroj k monitoringu fotovoltaických elektrární, ktorý podporuje až 10 meničov a to až to 50 kW. Možnosť výberu ovládania buď priamo cez dvojriadkový textový displej s membránovou klávesnicou alebo po sieti webovým prehliadačom. Inštalácia softvéru nie je nutná. SolarLog 500 spolupracuje so všetkými bežnými meničmi. Údaje každého meniča sa jednotlivo snímajú, ukladajú a hodnotí. SolarLog 500 má dvojriadkový displej a dá sa nastaviť aj bez počítača, pri použití klávesnice priamo na SolarLogu.

Špičkové vlastnosti systému SolarLog 500

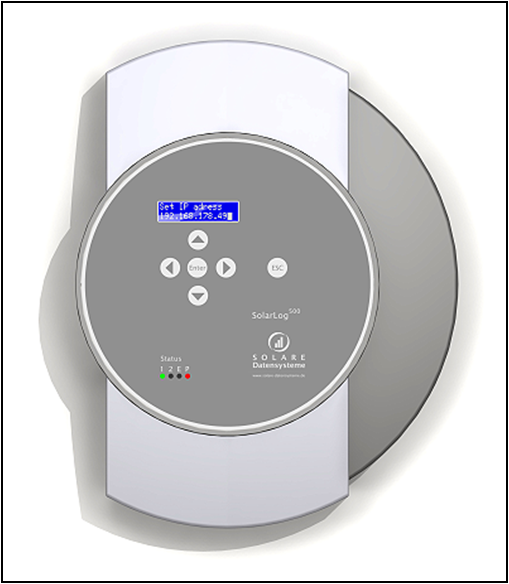

  • Displej dvojriadkový textový, membránová klávesnica, 4 stavové LED diody, SD výstup pre veľké displeje.
  • Obsluha a nastavenie (konfigurácia): možno voliteľne cez membránovú klávesnicu a textový displej alebo PC.
  • Softvér: vzhľadom k využívaniu webového rozhrania nie je potrebné inštalovať žiadny softvér.
  • Kompatibilita: SolarLog 500 je vhodný pre všetky bežné meniče.
  • Kapacita: možno pripojiť až 10 meničov, max 50kW.
  • Pripojenie rozhranie RS485-R pre pripojenie meniča, menič typu Fronius alebo Sunville pripojiteľný bez prídavného konektora rozhrania
  • Automatické rozpoznávanie siete cez DHCP
  • Evidencia spotreby: na vstupe S0 k optimálnej evidencii a výpočtu  vlastné spotreby prúdu
  • Bluetooth: voliteľný bluetooth na bezdrôtové pripojenie meničov SMA novej generácie.

Snadná inštalácia:

  • Pripojenie meniča: priame pripojenie cez rozhranie RS485/RS422 alebo cez voliteľný modul bletooth (možný súčasná prevádzka RS485 a bluetooth)
  • Pripojenie k sieti: štandardné ethernetové rozhranie 10/100 Mbitov pre pripojení k PC, WLAN, internetovému routeru alebo adaptéru PowerLine
  • Konfigurácia: voliteľne cez dvojriadkový textový displej s membránovou klávesnicou alebo cez webový prehliadač na PC
  • Software: nie je nutná žiadna inštalácia softvéru
  • Operačné systémy: kompatibilný so systémami Windows, Linux alebo Mac OS
  • V súčasnosti sú podporované nasledujúce značky meničov: Power One, SMA, Mitsubishi, Sunways, Solutronic, Diehl AKO, KACO, Refu, Fronius, Sunville/Phoenixtec, Danfoss, Sputnik/SolarMax, Mastervolt, Kostal, Schuco, Ingeteam a všetky dalšie bežné meniče.

Rozsiahlý monitoring fotovoltické elektrárne

  • Monitoring výpadkov: monitoring každého jednotlivého meniča
  • Stav meniča: zhodnotenie stavu / chybového hlásenia meniča
  • Hodnotenie: denné hlásenia o objeme vyrobenej energie
  • Spôsob odosielania: podľa priania: e-mail alebo SMS
  • Parametre meniča: prúd, napätie, výkon, DC a AC
  • Ladenie výkonu: vyladenie jednotlivých stringov meniča.

 Podrobné grafické znázorněnie:

  • Správy: možno zobraziť vyhodnotenie v podobe grafu alebo tabuľky, denné, mesačné, ročné a celkový prehľad (za všetky roky), plánované hodnoty pre ročný objem vyrobenej energie, výkonovú krivku a vstupné napätie v dennom prehľade.
  • Výstupy: PC, PDA cez WLAN, internet
  • Vlastná spotreba podľa nariadenia EHS: grafické znázornenie spotreby aj výroby prúdu a vlastnej spotreby s energetickou bilanciou.
  • Znázornenie na vašom PC:
Denný prehľad: referenčné hodnoty osvitového snímača (zelená) a výkonovoukrivkou (žltá) a teplotou modulu (červená)





                                                 Denný prehľad všetkých meničov vrátane výkonovej krivky menič 1 + menič 2.

 Diagnostika

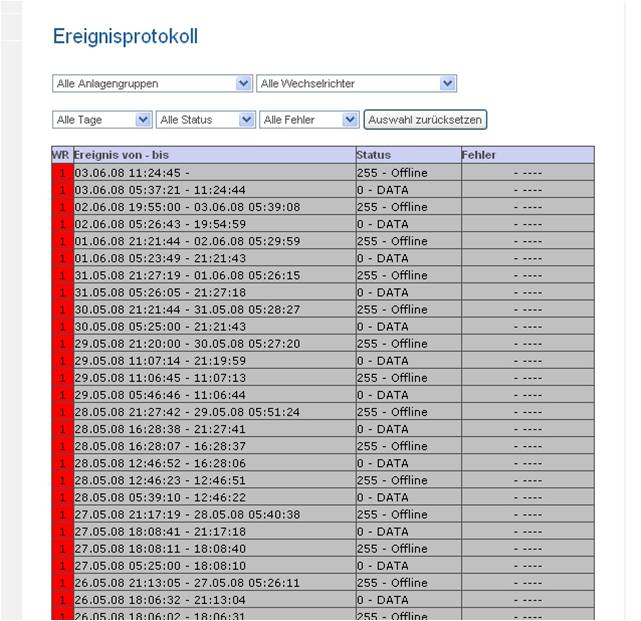

  • Protokolovanie: stav meniča a prípadné poruchy
  • Objem dát: 200 udalostí na menič
  • Frekvencia: 15 sekúnd
  • Analýza porúch: rozpoznánie zníženie výkonu alebo sieťové poruchy prevádzkovateľa elektrickej siete
  • Degradácia panelov: automatický výpočet pre jednotlivé roky
  • Druh: voľne nastaviteľné varovanie porúch
  • Vnútorný indikátor: stavovou diódou LED
  • Zasielanie informácií e-mailom či SMS
